華立DTS543/DSS533三相三線電子式有無功組合電能表

一． 概述

DTS543/DSS533三相電子式電能表（以下簡稱"儀表"）是華立儀表集團股份有限公司為了滿足我國電力用戶和部分國際電力用戶需要而開發的高精度的無功電能表。該儀表能精確地計量有功正反向、無功四象限電量，具有有功、無功最大需量記錄功能，對有功、無功、視在功率、電壓、電流、功率因數和頻率等用電數進行實時測量和處理，具有自動抄表、電量和需量的數據存儲、電網質量記錄、儀表的當前運行狀態記錄、事件數據記錄等功能，儀表采用大屏幕液晶顯示，還具有遠紅外、RS485、載波/RS232/GPRS（擴展）等通迅接口。

二． 引用標準

本儀表綜合指標符合GB/T 17215.321-2008和DL/T645-2007等標準的要求。

三． 主要功能

1. 電量計量功能：正、反向有功電能計量，正、反向無功及四象限電能計量。

2. 最大需量記錄功能：記錄正反向有功的總最大需量及發生時間，正反向無功的總最大需量及其發生時間，且以上均可轉存記錄上月及上上月。

3. 復位方式：可選擇四種方式完成需量清零：手動、自動、通過485接口、通過紅外接口及擴展通訊口。

4. 多種通訊接口：儀表有一路RS485接口、遠紅外通訊口,可同時通過RS485、紅外進行通信，真正實現兩路同時通訊而互不干擾。

5. 報警功能：兩種故障報警方式：LED光控報警指示和液晶上的符號指示兩種，當反向用電、逆相序、時鐘電池低電壓、時鐘故障時報警。

6. 大屏幕漢化LCD顯示：顯示內容可編程設置,可分別設置為輪顯、鍵顯和停顯；顯示當前實時狀態、工作狀態、故障、參數及電量、需量、事件等數據；支持紅外遙控顯示指定屏數據。

四. 產品主要技術指標

1. 工作電壓：正常工作電壓:0.8Un～1.2Un；極限工作電壓:0.7Un～1.3Un。

2. 正常工作溫度：-25℃～55℃。

3. 極限工作溫度：-40℃～70℃。

4. 相對濕度：25%RH～95%RH。

5. 頻率：50Hz。

6. 日計時誤差:≤0.5s/d(23℃±2℃)。

7. 功耗：電壓線路功耗: ≤2W和10VA； 電流線路功耗： ≤1VA。

8. 潛動：具有防潛動邏輯設計。

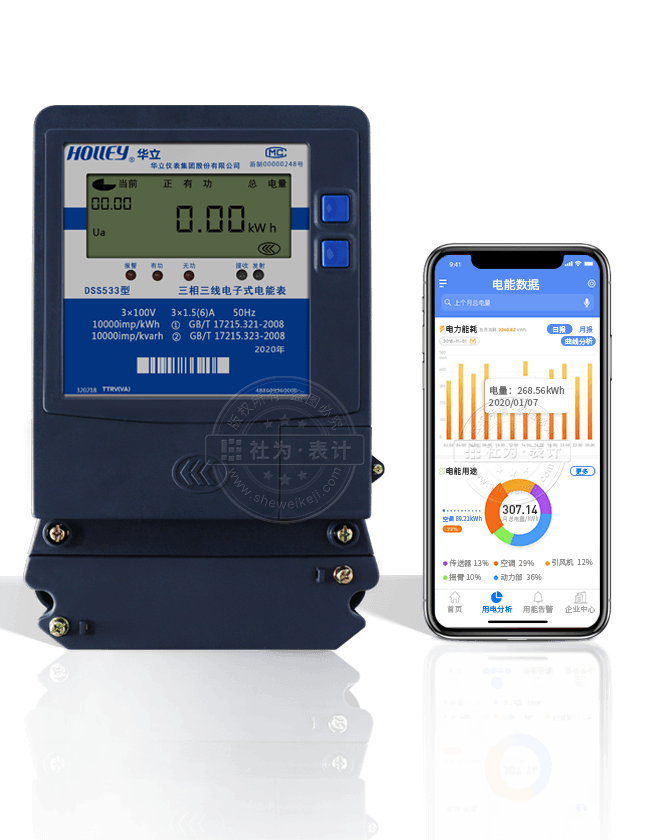

華立DSS533型三相電子式電能表圖
