深圳科陸DTS720/DSS720三相有功電能表
發表時間：2022-07-29 15:25:12 編輯：社為表計 瀏覽量：22次 分享到：
深圳科陸DTS720/DSS720三相有功電能表
1.1概述
DTS720/DSS720系列三相電子式有功電能表是深圳市科陸電子科技股份有限公司根據國家有關技術標準、規程和廣大電力用戶的實際要求，采用先進技術研制生產的新一代電能計量產品。具有精度高、穩定性好、抗干擾能力強、工藝先進、實用性強、操作方便等特點，可準確記錄有功電能量， LCD液晶顯示，通訊方式可配置RS485,紅外(調制型或接觸式)。
該系列電能表性能指標符合GB/T17215-98《1和2級靜止式交流有功電度表》等標準。通信符合DL/T645—1997《多功能表通信規約》的要求。
1.2工作原理簡述
交流電壓、交流電流經高速高精度ADC轉換成數字信號，并對其進行數字運算和誤差補償，從而精確地獲得有功電量。同時存儲和顯示測量結果。原理圖如下：
1.3規格型號及技術參數

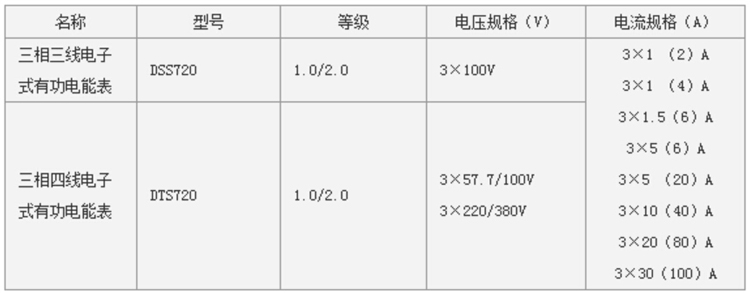

1.3.1規格型號
1.3.2主要技術參數
|
功耗
|
電壓線路
|
＜2W/10VA(外電源0.5VA)
|
|
電流線路
|
＜4VA
|
|
|
頻率
|
50Hz或60Hz
|
|
|
啟動電流
|
直接接通0.004Ib 經互感器0.002In
|
|
|
潛動
|
無
|
|
|
正常工作電壓
|
0.9 Un ～1.1Un
|
|
|
極限工作電壓
|
0.7Un～1.3 Un
|
|
|
正常工作溫度
|
-25℃～55℃
|
|
|
極限工作溫度
|
-35℃～65℃
|
|
|
存貯和運輸溫度
|
-40℃～70℃
|
|
|
相對濕度
|
≤85%
|
|
|
設計壽命
|
15年
|
|
1.3.3機械參數
深圳科陸DTS720/DSS720三相有功電能表圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
