科陸DTSD719-G2三相四線數字化電能表
發表時間：2022-07-29 15:29:23 編輯：社為表計 瀏覽量：1294次 分享到：
科陸DTSD719-G2三相四線數字化電能表
概述
DTSD719-G2三相四線數字化電能表是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品，適用于數字化變電站，是電力負荷管理系統的配套終端產品，與電力負荷管理主站配合可實現負荷的監測，也是電力營銷自動化系統中具有較高實用價值的終端產品。它以MCU+DSP技術為基礎，采用當今最新集成電路技術設計制造。主要符合以下標準： GB/T 17215.301-2007《多功能電能表 特殊要求》 GB/T15284-2002《多費率電能表 特殊要求》 DL/T614-2007《多功能電能表》 DL/T645-2007《多功能電能表通信協議》 IEC61850-8-1 變電站通信網絡和系統 第8-1部分 IEC61850-9-1 變電站通信網絡和系統 第9-1部分 IEC61850-9-2 變電站通信網絡和系統 第9-2部分
工作原理簡述
本產品由網絡模塊、高速數據處理器、實時時鐘、數據接口設備組成。在高速數據處理器的控制下，通過網絡模塊采集合并單元的數字量輸入獲得有功電量、無功電量、功率、電壓、電流、功率因數、電網頻率等實時測量參數，并依據相應費率和需量等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。

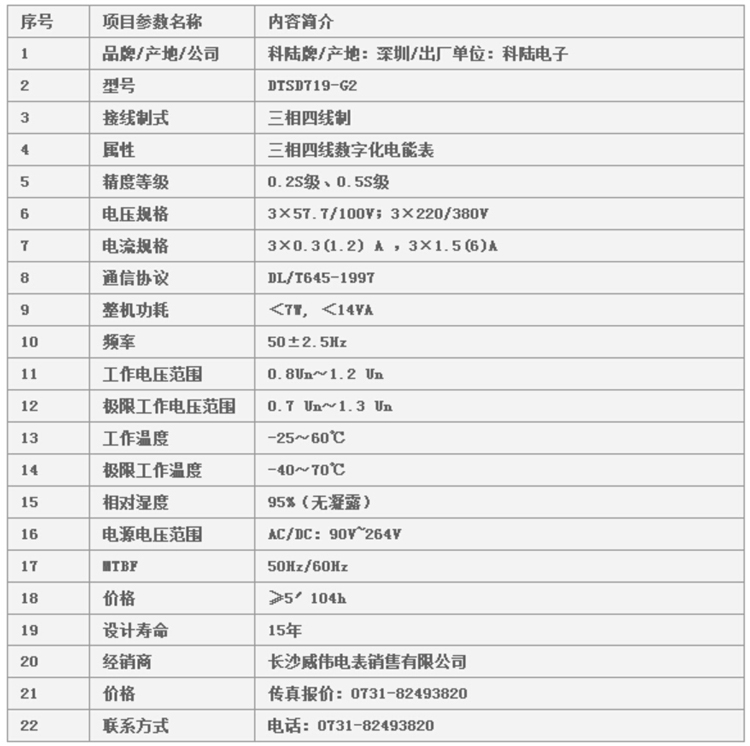

主要技術參數表
時鐘準確度
日計時誤差：≤0.5s/d
實時時鐘電池
標稱電壓：3.6V 標稱容量：≥1.20Ah 工作溫度范圍：-60℃～+85℃ 停電后數據保存時間：≥15年
停電抄表電池
標稱電壓：3.6V 標稱容量：≥1.20Ah 工作溫度范圍：-60℃～+85℃

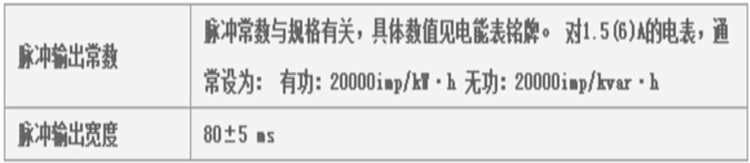

光耦脈沖輸出
其它數據
科陸DTSD719-G2三相四線數字化電能表圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
