許繼DSSD566/DTSD566型三相電子式多功能電能表

產品簡介

DSSD566/DTSD566型三相電子式多功能電能表是許繼儀表有限公司采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代先進水平的儀表。

該表性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》、GB/T 17883-1999《0.2S級和0.5S級靜止式交流有功電度表》、GB/T 17882-1999《2級和3級靜止式交流無功電度表》國家標準和DL/T 614-1997《多功能電能表》標準對多功能電能表的各項技術要求，其通信符合DL/T645-1997《多功能表通信規約》的要求。

該表能計量各個方向的有功無功電量及需量，并具有獨立的雙485通訊、手動及紅外停電喚醒、負荷記錄等功能，它性能穩定、準確度高、操作方便。

工作原理

三相電子式多功能電能表是由測量單元和數據處理單元等組成，除計量有功、無功電能量外，還具有分時計量、測量需量等兩種以上功能，并能顯示、儲存和輸出數據的電能表。

DSSD566/ DTSD566型三相電子式多功能電能表工作時，電壓、電流經取樣電路分別取樣后，由A/D轉換器變成數字信號，送到CPU1進行運算處理。由于采用了16位A/D轉換器，使得電壓電流采樣分辨率大為提高，同時由于雙CPU的應用，使得用于電能計算的CPU1有足夠的時間來更加精確的處理電能數據，從而使電能表的計量準確度有了顯著改善，增強了產品的競爭力。

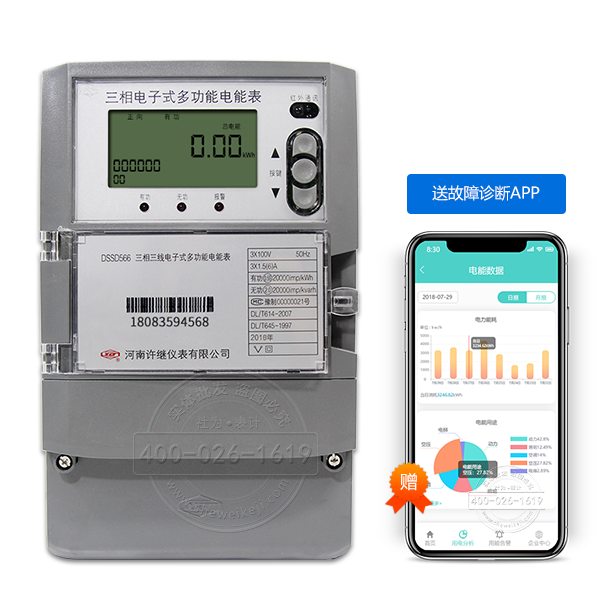

許繼DSSD566/DTSD566型三相電子式多功能電能表實拍圖
