許繼DDS566型單相電子式電能表

概述

DDS566型單相電子式電能表是依據國家相關標準的要求，經過大量試驗、測試、改進和現場運行考核而開發成功的單相電能表系列產品之一，即計度器顯示帶RS-485通訊的單相電子式電能表。該產品在原有的單相電子式電能表的基礎上，運用了先進的軟件設計手段，采用了高性能的硬件接線設計，采用SMT生產工藝制造，其技術先進、功能完善、性能可靠，是供電部門電能計量的理想產品。

該產品適用于通過RS-485通訊網絡進行點對點或一主多從的數據交換方式，其通訊協議符合DL/T645-1997通訊規約的規定，性能指標符合DL/T614-1997、GB/T17215-2002的技術規范要求。

工作原理

本產品由進口專用計量芯片、高性能單片中央控制器、看門狗電路、數據通訊接口芯片、非易失性存儲器等組成。

專用計量芯片單元完成電能到脈沖的轉換，并把電能信息傳送給中央控制器（CPU），中央控制器是整機的核心器件。它負責處理電能脈沖計數、管理數據保存。

輔助輸出端口

本表提供2組輔助端子接口，分別用于脈沖輸出和RS-485接口。2組接口內部均采用了光電隔離技術與內部電路隔離，以保護操作安全。

脈沖輸出接口：可對電表計量精度進行測量和校準，P+和P-分別為計量脈沖的正負輸出端子，可直接連接目前大多數誤差測試臺。

RS-485接口：用于組成抄表通訊網絡，便于遠程抄表和數據采集分析；A和B為RS-485通訊接口接線端子，在通訊網絡中，請將網絡上所有設備的A和B分別接在一起。如果網絡連線距離較遠，干擾較嚴重時，請在網絡上最遠的兩個終端的A、B端子上各并聯一只120Ω、1/4W電阻。布線時，通訊線請采用屏蔽線或雙膠線。盡量遠離大電流和高電壓回路，并避免長距離平行走線，以利于改善通訊效果。由于本電表內部采用了高性能的485芯片，可支持的通訊節點達大于64個。

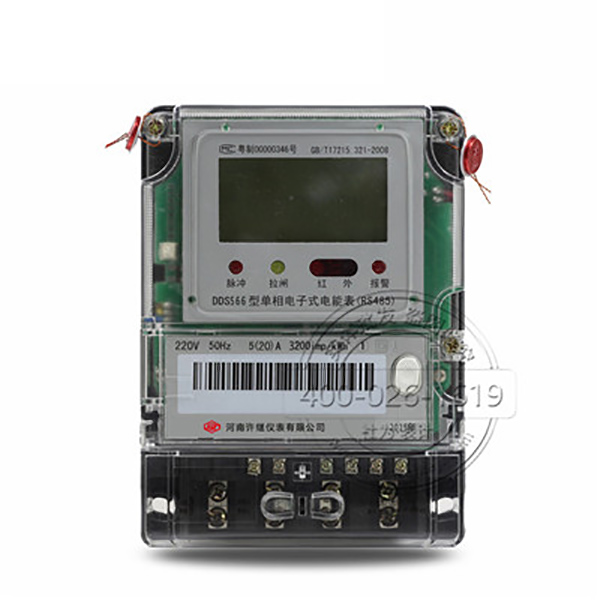

許繼DDS566型單相電子式電能表實拍圖
